DMA(Data Migration Assistant)를 이용하여 CUCM(Cisco CallManager) 4.x Backup 하기.

CUCM 4.x (구 CallManager)를 Linux플래폼의 CUCM 5.x 혹은 6.x 버전으로 업그레이드 하려면 DMA(Data Migration Assistant)라는 툴을 이용하여 MS SQL 형식의 Database를 Informix 형식으로 Backup 하는 과정이 필요합니다.
이 과정은 무척 단순하며 이 과정을 끝내고 나온 Data를 이용하여 CUCM 5.x 혹은 6.x 로 업그레이드가 가능합니다.

준비물

• Cisco Upgrade Assistant (Cisco.com에서 Download 받을 수 있음)
• Cisco Data Migration Assistant (Cisco.com에서 Download 받을 수 있음)
• Back-up 파일을 저장할 PC

Cisco Upgrade Assistant

1. Cisco Upgrade Assistant를 Callmanager에 설치 후 실행한다.

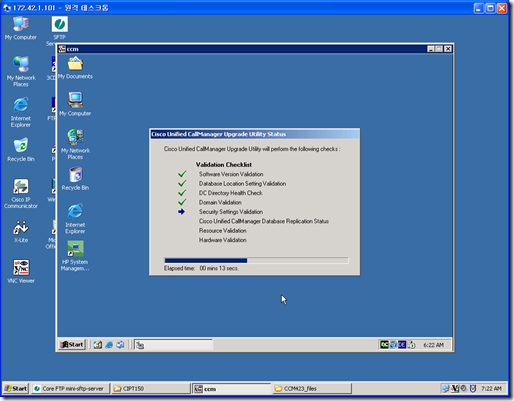

2. Cisco Upgrade Assistant를 실행 후 아래와 같이 Validation successful이 보이면 성공이다.

Data Migration Assistant

1. DMA install File을 Callmanager에서 실행하면 중간에 Informix Password를 물어본다. Informix password는 복잡한 구성만이 가능하기 때문에 'Cisco123!'  이렇게 입력하도록 하자.

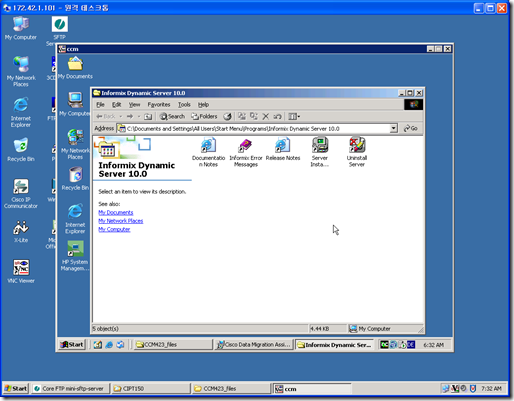

2. DMA가 설치 완료 된 후에는 아래와 같이 Informix가 설치 된 화면이 뜬다.

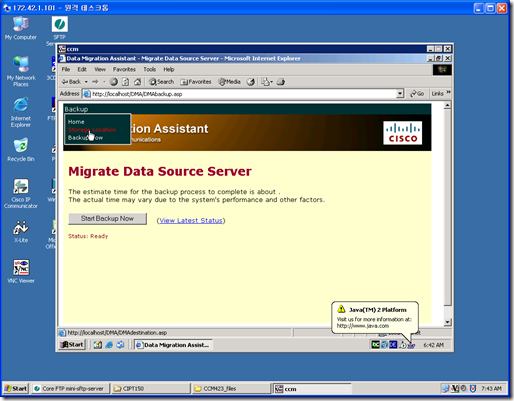

3. Start > Program > Cisco DMA > DMA Admin을 실행 시키면 아래와 같은 화면이 보인다. Backup > Storage Location 메뉴을 클릭한다.

4. Storage Location에는 3가지의 경로를 넣을 수 있다.

• Network Directory : Netbios를 이용하여 공유폴더에 Backup File을 전송한다.
• Local Directory : 현재 DMA를 설치한 CUCM의 Folder에 Backup File을 저장한다.
• Tape Device : Tape Drive가 있다면 Tape을 이용한다.

일단, 지금은 Network Directory를 이용한다.

• Path name : \\172.44.1.101\c$\Backup\CCM423  >> 이런 형식으로 공유폴더를 지정한다.
• Username : administrator  >> 공유폴더에 권한을 가진 ID를 입력한다.
• Password : *********  >>  위 계정의 Password를 입력한다.

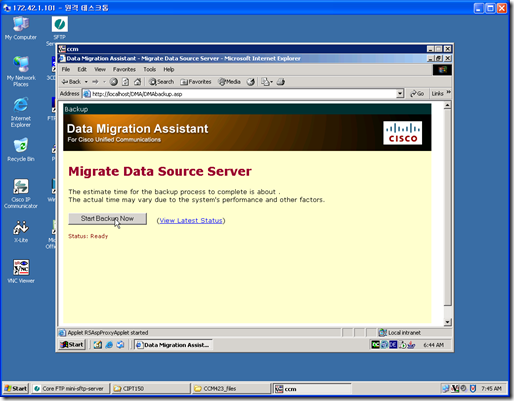

5. Backup > Backup now 메뉴를 클릭한 후 'Start Backup Now' 버튼을 누르면 Backup이 시작된다.

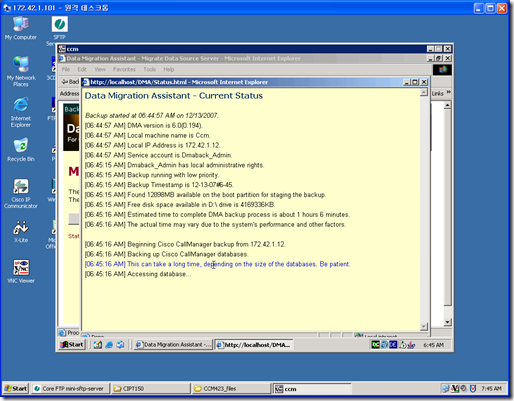

6. 아래와 같이 상황에 대한 Logging 창이 보이면서 Backup이 진행된다. (시간은 약 30 분 정도 소요 된 것으로 기억한다.)

7. Backup이 완전히 끝나고 나면 Network Path로 입력한 공유 폴더에서 아래와 같은 Backup File이 있는 지 확인한다.
