[연재] 시스코 CUCM의 이해 - 제 2부 3장 CUCM First Node 설치하기 (상)
연재를 시작하며
시스코 CUCM을 설치 및 설정에 대한 내용들이 여기저기 흩어져 있어져 있어서 처음 설치하시는 분들이 따라오기 어렵습니다. 이 연재는 "다시쓰는 SIP의 이해"처럼 넥스퍼트에 흩어져 있는 자료를 모아서 차례대로 정리하고 버전업에 따른 잘못된 내용을 수정하였습니다. 이 연재는 차례가 지속적으로 변경될 예정이므로 전체적인 순서는 마지막 글에서 맞추겠습니다.

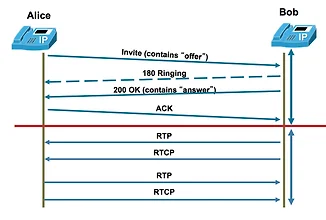

이번 연재는 "다시쓰는 SIP의 이해"를 읽고 기본적인 SIP과 RTP에 대한 지식은 가지고 있다는 전제로 시작하므로 기초적인 내용은 설명하지 않습니다. CUCM에 초보자를 대상으로 작성하므로 중급 이상의 엔지니어 분들에게는 재미없는 내용일 수 있습니다.
제 2부 CUCM 11 Voice & Video 구축하기
3장 CUCM First Node 설치하기
1. 시스코 다운로드 사이트에서 CUCM 11 OVA파일 다운로드하기
시스코 CUCM을 위한 VM (가상머신, Virtual Machine)을 VMware 하이퍼바이저에서 손쉽게 만들어주기 위한 OVA 템플릿을 다운받아 보겠습니다. OVA 파일은 시스코의 소프트웨어 다운로드 사이트에서 다운로드 받을 수 있습니다.
Products >> Unified Communications >> Call Control >> Unified Communications Manager (CallManager) >> Cisco Unified Communications Manager Version 11.0 >>Unified Communications Manager Virtual Machine Templates- 11.0
과거 버전과 달리 하나의 OVA 파일로 모든 용량의 CUCM을 설치할 수 있습니다. 아래 그림에서 보면 새롭게 출시된 BE6KS용 OVA 부터 10,000 사용자의 OVA 템플릿까지 포함되어 있습니다.
다운로드를 선택하면 아래와 같이 "End User License Agreement"에 대한 경고창이 뜹니다. "Accept License Agreement"라는 선택하면 다운로드가 진행합니다.
EULA (율라, End User License Agreement) 는 소프트웨어 라이센스 정책으로 구매한 사용자에게 귀속된다는 의미입니다. 다른 기업이나 사람에게 양도할 수 없다는 라이센스입니다.
2. 가상머신 (Virtual Machine) 생성하기
VMware vSphere Client를 이용하여 vCenter 또는 ESXi Host 서버에 접속합니다.
VMare vSphere Client및 ESXi 를 잘모시는 분들은 아래 글을 참조하시기 바랍니다.
2012/05/11 - [Cisco UC Manager] - [연재] UC on UCS 길라잡이 - 4. C210 서버에 VMware 설치하기
접속한 후 "File >> Deploy OVF Template" 를 선택합니다.
Source 탭에서 "Browse" 버튼을 클릭하여 PC로 다운로드했던 OVA 파일을 지정한 후 "Next"를 클릭합니다.
OVA Template Details 탭에서 업로드한 OVA 파일의 상세 정보를 확인한 후 "Next"를 클릭합니다.
“Name and Location” 탭에서 가상머신의 이름을 지정합니다. 언제든지 변경가능하므로 어떤 이름을 지정하더라도 상관없습니다.
"Deployment Configuration" 탭에서 설치할 CUCM 용량을 결정합니다. 랩용으로 사용할 계획이므로 BE6K 서버를 이용하지 않는다면 "CUCM 2500 user node"가 좋습니다. "Next"를 선택합니다.
"Storage" 탭에서 가상머신을 만들 데이타스토어 (Datastore)를 선택한 후 "Next"를 선택합니다.
"Disk Format" 탭에서 가상 디스크 공간에 대한 포맷 옵션이 세가지가 있습니다.
Thin provisioned
새로운 데이타 생성될 때마다 저장할 가상 디스크 공간를 확장하는 것Thick provisioned Lazy Zeroed
사용여부와 상관없이 디스크 공간을 할당해 두고 사용할 때마다 초기화하는 것Thick provisioned Eager Zeroed
사용여부와 상관없이 디스크 공간을 할당해 두고 초기화한 후 사용
실서비스용이라면 "Thick provisoned Eager Zeroed"를 선호하고, 데모용이라면 “Thin Provisoned"를 선호합니다. 여기서는 데모용이지만 디스크용량이 충분하므로 "Thick provisoned Lazy Zeroed"를 선택했습니다. "Next" 버튼을 선택합니다. .
"Network Mapping" 탭에서는 가상머신이 속하는 VLAN을 지정합니다. "Next" 버튼을 선택합니다. .
"Ready to Complete" 탭에서는 지금까지의 설정 내용을 확인한 후 "Next" 버튼을 선택합니다.
가상머신을 성공적으로 생성한 것을 확인한 후에 "Close" 버튼을 선택합니다.
VMware vSphere Client에서 생성된 가상머신을 확인합니다.
3. 가상머신 구동하기
생성된 가상머신에 CUCM을 설치하기 위해 부팅가능한 CUCM ISO 파일을 업로드해야합니다. 업로드하기 위한 방법은 가상머신의 CD/DVD 드라이브 옵션에 나와 있습니다.
Connect to F:
서버의 로컬 디바이스에 저장된 파일이용Connect to ISO image on local disk
vSphere Client가 설치된 PC의 CUCM ISO 파일을 가상머신 DVD 드라이브로 연결Connect to ISO image on a datastore
가상머신이 설치될 데이타스토어에 저장된 ISO 파일을 가상머신 DVD 드라이브로 연결
"Summary" 탭으로 이동합니다.
"Datastore(데이타스토어)"를 마우스의 오른쪽 클릭을 한 후 "Browse Datastore"를 선택합니다. 하드디스크에 직접 접근하듯이 데이타스토어에 접속하는 것입니다.
데이타스토어 루트 디렉토리에 새로운 디렉토리를 생성합니다.
"Upload File" 아이콘을 선택하여 로컬 PC의 CUCM 파일을 업로드합니다.
경고창이 뜨면 "Yes" 버튼을 선택합니다.
파일 업로드 중임을 표시하는 창이 나타납니다.
정상적으로 새롭게 생성한 폴더에 파일이 업로드된 것을 확인합니다.
업로드된 파일을 가상머신의 DVD 드라이브와 연결하기 위해 "CD/DVD drive 1 >> connect to ISO image on a datastore" 를 선택합니다.
데이타스토어에 저장된 부팅가능한 CUCM 11.0 ISO 파일을 선택한 후 "OK" 버튼을 선택합니다.
vSphere Client에서 "Start" 아이콘을 선택하면 가상머신이 구동되면서 CUCM 11.0 설치를 시작합니다.
마치며
지금까지 CUCM 11.0 Voice & Video를 설치하기 위한 VMware ESXi 하이퍼바이저를 구성하는 부분을 설명했습니다. 다음 글에서 직접 설치하는 과정을 살펴보겠습니다.
