CUCM 5.x Network Back-Up (Cisco Callmanager 네트워크 백업하기)

Cisco의 Cisco Unified Communications Manager (이하 CUCM)은 Disaster Recovery System의 메뉴에 Backup 과  Restore Tool을 제공한다.

Back-Up은

• Tape Device
• Network Directory

두가지 방법을 제공하며 Network Directory의 경우는 SFTP (Secure File Transfer System) 만이 가능하다.

Back-Up은 수동으로 할 수도 있으며, 주기적으로 스케줄을 걸어서 사용할 수도 있다.

Back-Up을 하는 방법은 아래와 같다.

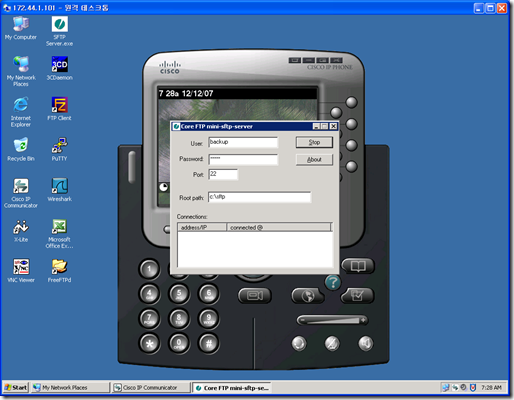

1. SFTP Server를 구동한다.

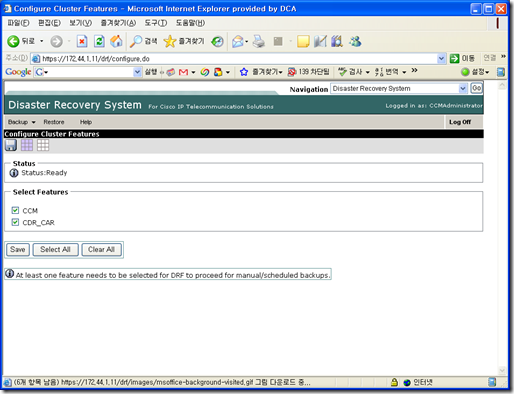

2. Disaster Recovery System의 Backup > Config 에서 아래 두 항목을 체크한다.

• CCM
• CDR_CAR

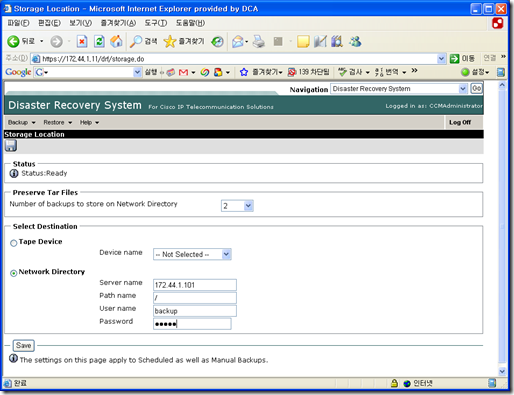

3. Backup > Storae Location 에서 SFTP서버와 Username을 등록한다.

• Server name : SFTP Server IP address
• Path name : /
• User name : ID
• Password :

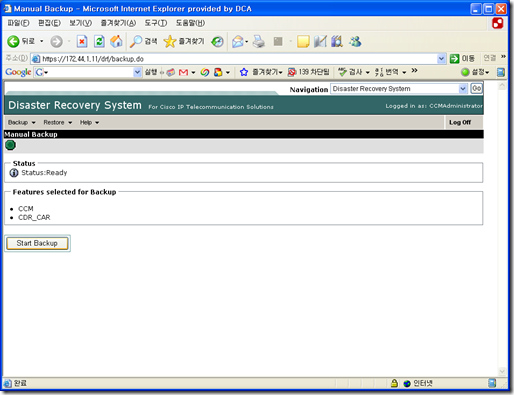

4. Backup > Manual Backup 에서 Start Backup 버튼을 누른다.

5. 대화상자가 나오면 OK를 눌러서 Back-Up을 시작한다.

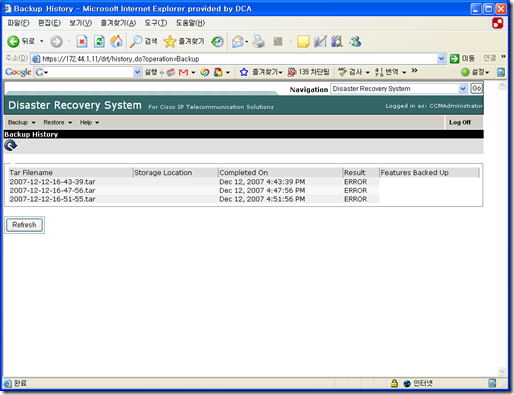

6. Backup > History를 확인한다. 아래 화면을 보면 실패한 화면 밖에 보이지 않는다. (잘못 설정했다)

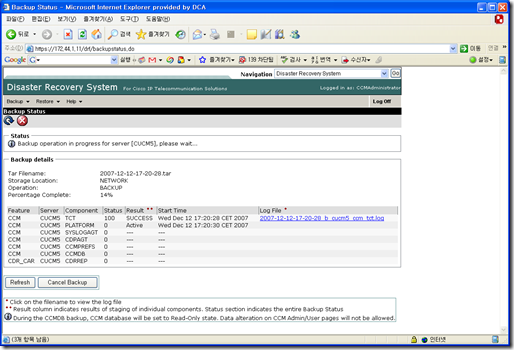

7. 다시한번 차분히 순서를 확인하고 실행했다. 성공이다! Back-Up되는 환면이 보인다.

8. Backup이 꾸준히 진행 되고 있다.

9. Backup이 완료 된 후 SFTP의 Home Directory에 아래와 같이 백업 된 File을 만날 수 있다.

10. History를 확인 해 보면 성공한 Log를 볼 수 있다.

----------
허클베리 핀 (CCIEV)
