[Cisco Jabber 무작정 따라하기!] 2.1. CUCM 서버 설치하기

허클베리 핀 2013. 6. 7. 08:00

징검다리 휴일인데 다들 휴가를 잘 보내고 계신지요?

저도 오늘은 휴가 입니다만 ^^ 포스팅은 계속됩니다.

Cisco Unified Communications Manager (이하 CUCM)은 Cisco Collaboration의 핵심이 되는 Server Software입니다. CUCM은 Virtual Appliance이므로 VMware ESXi4 이상의 버전이 설치된 Server라면 설치가 가능합니다.

CUCM을 설치하기 위해서는 가상머신을 생성해야 합니다. 이 가상머신의 생성은 Cisco에서 미리 설정해 놓은 ova파일을 이용해 설치를 해야 최적의 성능을 낼 수 있습니다. 아래 CUCM 설치 과정을 진행하기 전에, 라인하트님께서 이미 포스팅 하신 글을 참조해 ESXi에서 ova를 이용해 Virtual Machine을 생성하는 과정을 진행하셔야 합니다.

[연재] UC on UCS 길라잡이 - 5. VMware ESXi 4.1에 CUCM 설치하기 : http://www.nexpert.net/288

이번 포스트에서는 간단히 설치하는 절차를 그림으로 보며서 진행하도록 하겠습니다.

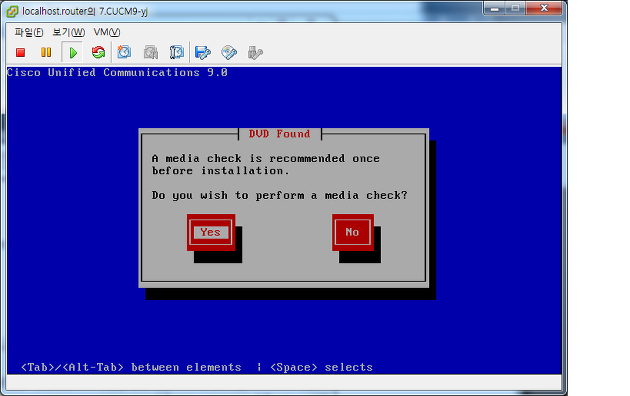

CUCM의 이미지인 DVD를 가상 CD롬에 마운트하신 후 부팅을 하면 아래와 같이 Media Check 대화 창이 뜹니다.

이 과정은 DVD 이미지가 손상없이 완전한지를 체크하는 과정으로 진행하시는 것을 권장해드립니다.

'Yes'를 클릭해 다음으로 진행합니다.

다음은 CUCM을 설치할 것인지 Enterprise License Manager(이하 ELM)를 설치할 것인지를 물어보는 과정입니다.

CUCM을 설치 완료하면 기본적으로 ELM이 탑제가 되어 설치가 됩니다.

하지만, CUCM의 퍼포먼스 및 복수의 CUCM 클러스터를 하나의 ELM 운영하려면 별도의 VM을 만들어 별도로 설치하시면 됩니다.

ELM이 궁금하시면, CUCM 9.0를 위한 ELM 설치 및 라이센스 관리 : http://www.nexpert.net/367

이번장에서는 Lab을 위한 포스팅이므로 CUCM만 설치하도록 합니다.

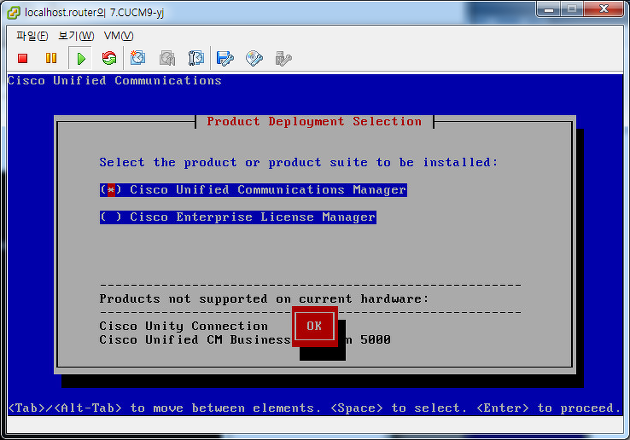

'Cisco Unified Communications Manager'를 선택하신 후 'OK'버튼을 클릭해 다음으로 진행합니다.

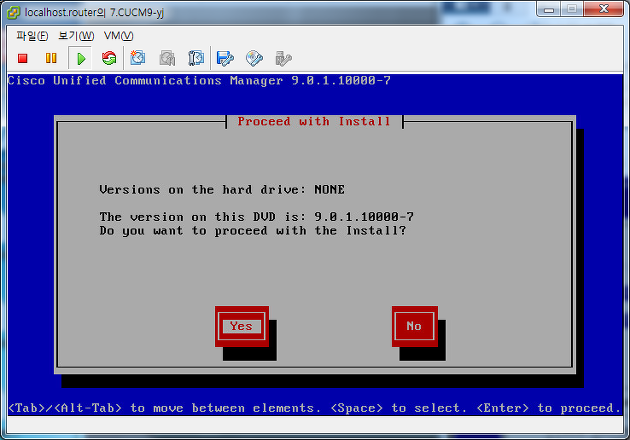

'Yes'를 클릭해 다음으로 진행합니다.

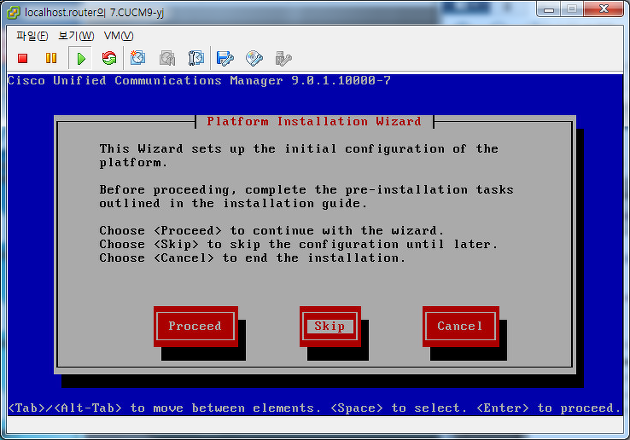

Installation Wizard를 실행해 CUCM의 기본설정을 할 것인지를 물어보는 대화창이 뜨면, 'Skip'을 클릭해 설치 완료후 설정을 진행하겠습니다. (미리 설정을 하고 싶은 경우에는 'Proceed'를 선택해도 무방합니다.)

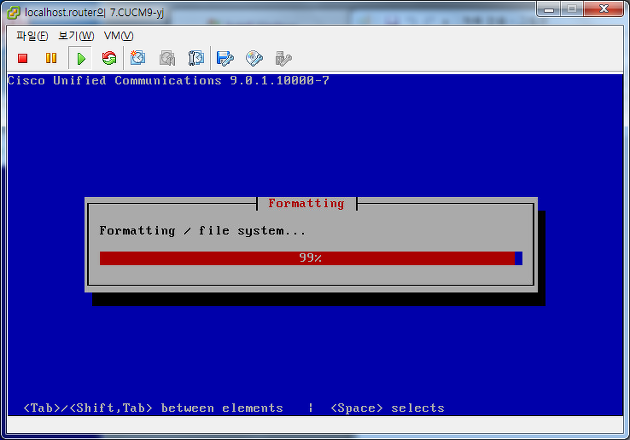

File Systems을 포맷하는 상태 바가 진행되는 과정을 보실 수 있습니다.

파일을 카피하고 설치를 진행하는 바도 지나갑니다.

'Continue'를 클릭해 다음으로 진행합니다.

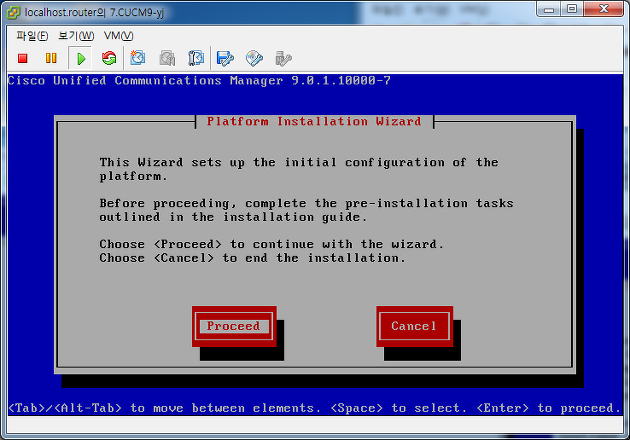

앞에서 Skip을 한 설정을 이제부터 시작합니다. 'Proceed'를 클릭해 다음으로 이동합니다.

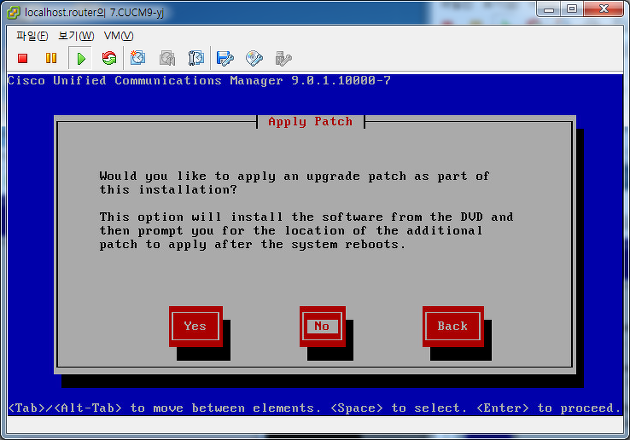

적용할 패치가 있는지 물업봅니다. 패치는 설치 이후에도 할수 있으므로 'No'를 클릭해 다음으로 이동합니다.

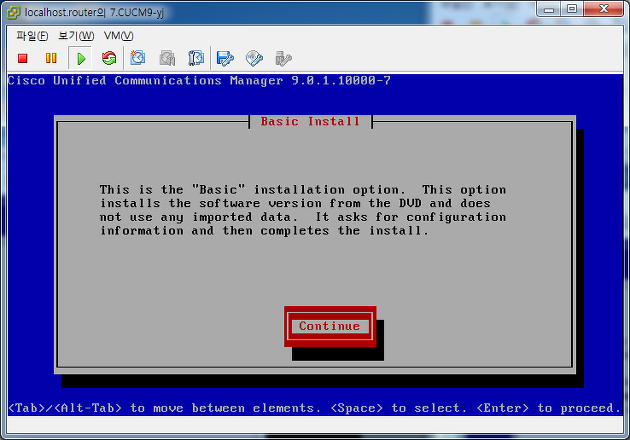

이제 이전의 대화창에 입력한 부분을 토대로 'Basic Install'을 진행하게 됩니다. 'Continew'를 클릭해 다음으로 이동합니다.

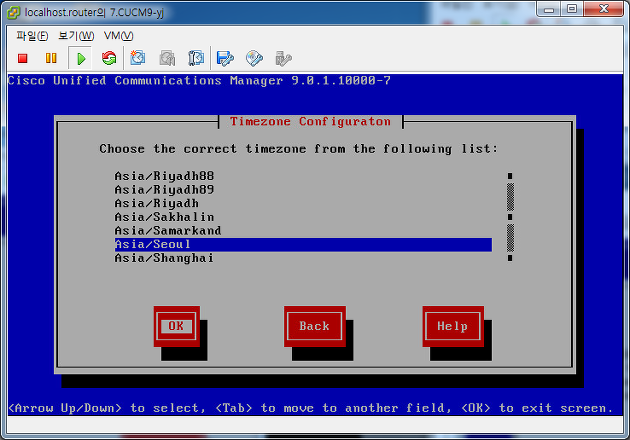

타임존을 선택합니다. 우리는 한국에 있으므로 'Asia/Seoul'을 선택하고 'OK"를 클릭해 다음으로 이동합니다.

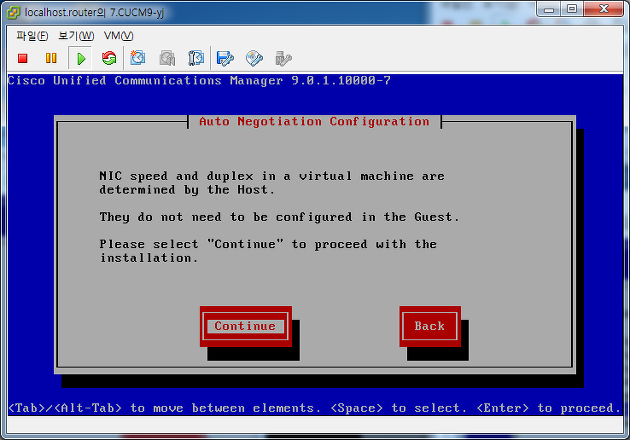

NIC (Network Interface Card / 랜카드)를 Auto Negotiation을 설정하는 과정입니다. 아래서 보시는 바와 같이 가상머신은 선택의 여지가 없습니다. MCS와 같은 서버에 설치할 때는 수동으로 속도와 듀플렉스를 100/Full, 혹은 1000/Full과 같이 수동으로 하시는 것을 권해드립니다.

'Continue'를 클릭해 다음으로 이동합니다.

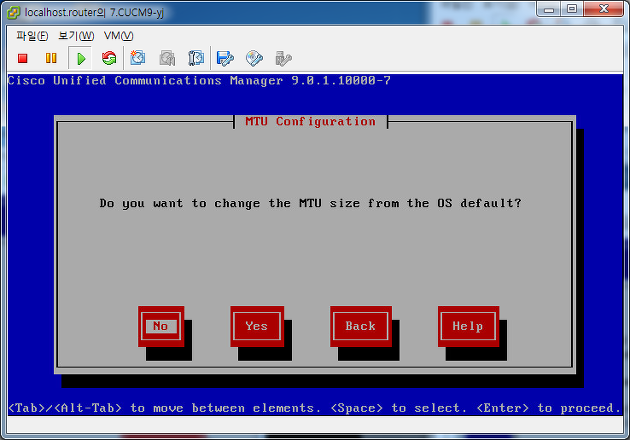

MTU 사이즈를 OS default로 두기 위해서 'No'를 선택합니다.

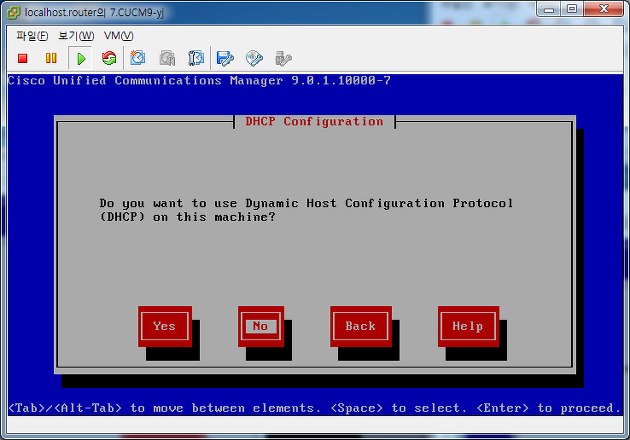

서버의 NIC를 DHCP로 하는 경우는 없겠죠? 'No'를 선택합니다.

이제 CUCM의 호스트 네임과 네트워크 정보를 입력합니다.

Host Name은 이전 포스팅의 DNS구성에서 CUCM을 위한 DNS호스트 레코드를 만들었던 것을 그대로 사용하셔야 합니다. 또한 IP Address도 마찬가지 이구요~

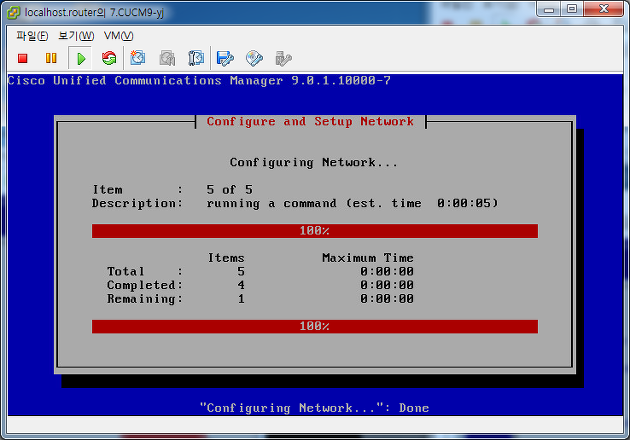

네트워크 상태를 체크하고, 설정을 진행하는 것을 확인합니다. 이 과정에서 'GW Address'가 제대로 입력되어 있지 않다면 오류가 나게 됩니다. 당황하지 마시고 다시 입력하시면 됩니다.

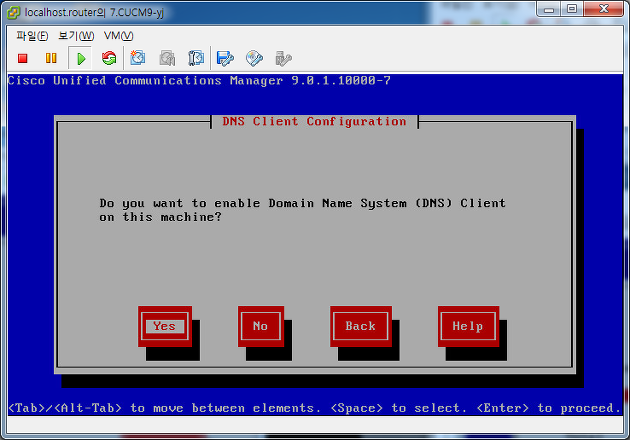

DNS를 사용할 것인지를 물어보는 창이 나옵니다. CUCM만을 설치할 경우에 DNS를 사용하지 않는 경우가 많습니다. 하지만 우리는 이미 DNS를 만들어 놓았으므로 'Yes'를 클릭해 진행합니다.

DNS의 IP Address와 Domain을 입력합니다. 이 정보는 DNS구성시에 설정했던 것을 그대로 이용해야 합니다. (만약 위 그림에서 'No'를 선택하셨다면, 이 대화창은 그냥 지나가게 됩니다.)

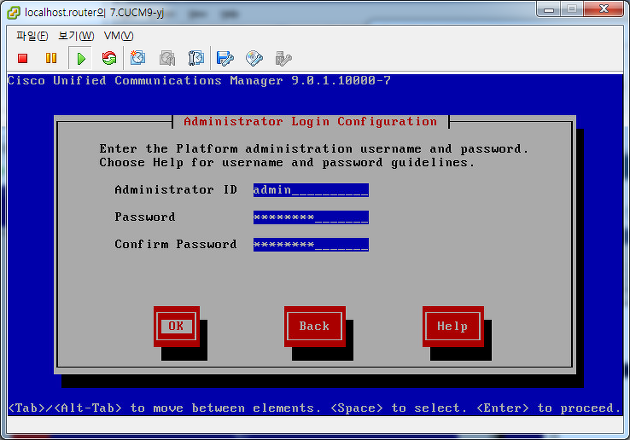

이제 Administrator의 계정과 Password를 입력합니다. Password의 경우에는 영문과 숫자를 조합하셔야 진행이됩니다.

국가, 조직, 위치를 현재 자신이 속해있는 곳으로 설정하시고 'OK'를 선택합니다.

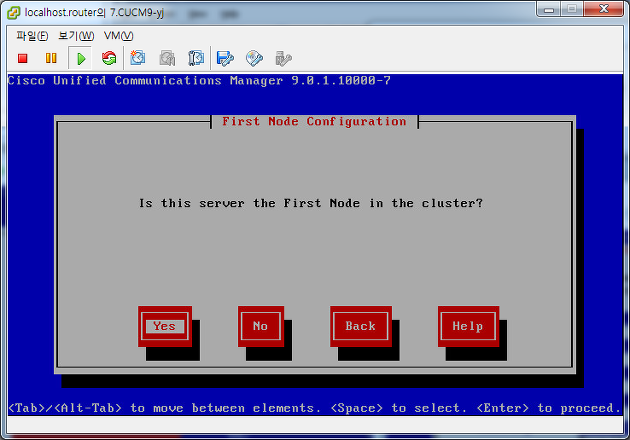

아래 그림의 과정은 지금 설치하고 있는 CUCM이 첫번째 서버냐라는 것을 물어보는 과정입니다. First Node는 Publisher의 기능을 수행합니다. 즉 DB의 Write권한을 갖은 유일할 서버로 클러스터당 1대만이 존재합니다. 즉 처음 설치하는 CUCM은 First node이고 이중화 및 로드분산을 위한 두번째 서버부터는 Subscriber로 설치를 하게 됩니다.

우리는 첫번째 서버 (Publisher) 이므로 'Yes'를 선택합니다.

NTP서버는 필수 항목입니다. CUCM이 Internet과 연결이 가능한 Network라면 'time.bora.net'과 같은 NTP서버를 이용하셔도 되지만, 일반적으로 CUCM은 인터넷과 분리가 되어 있는 경우가 대부분인 관계로 수동으로 NTP를 만들어 설정을 하시려면 Cisco Router에 아래와 같이 설정을 하시면 됩니다.

Router# show clock

Router# config t

Router(config)# clock timezone KST +9

Router# clock set 10:50:00 Jun 04 2013

Router(config)# ntp master

후 아래와 같이 NTP 설정을 하신 후 'Test' 를 선택하시면 테스트를 진행하고 성공이 되면,

'Proceed'를 선택해 다음으로 진행합니다.
